AH6920 是一款專為升壓（12升36v
、24v升36）、升降壓設計的單片集成電路，
可工作在DC5V到40V輸入電壓范圍 ，低紋波

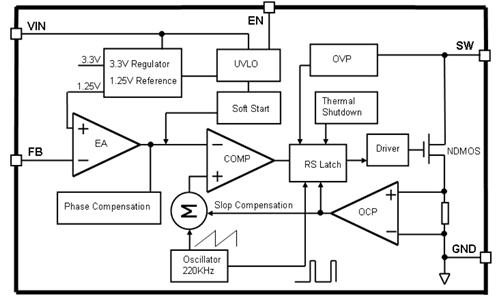

，內置功率MOS。內置固定頻率振蕩
器與頻率補償電路，簡化了電路設計 。 PWM 控 制 環 路 可 以 調 節 占
空 比 從 0~90%之間線性變化
。內置過電流保護功能與EN腳邏輯電平關斷功能。


輸入電壓范圍：5V-40V（必須保證設定輸出電壓高于輸入電壓）

輸出電壓范圍：6V-60V（可調）

輸入最大電流：5a

輸入連續工作電流：2A（通風散熱條件良好輸出電壓和輸入電壓之比不能大于3）

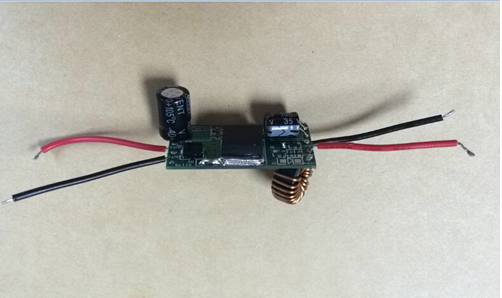

模塊外觀尺寸：長*寬*高  4cm*2.0cm*1.5cm

12v升36v AH6920典型應用

也可做升降壓：9v-36v升降壓12v 1A
