本文介紹了開關電源輸入與輸出電容的設計方法
，旨在抑制電壓紋波，輸入電容（Cin）需滿足公式 \(C_{in} \geq \frac{I_{out} \cdot D \cdot (1-D)}{f_{sw} \cdot \Delta V_{in}}\) ，示例計算建議選用1μF~10μF低ESR陶瓷電容；輸出電容（Cout）需通過公式 \(C_{out} \geq \frac{I_{out} \cdot (1-D)}{f_{sw} \cdot \Delta V_{out}}\) 確定
，推薦10μF~22μF電容并搭配高頻去耦，合理選型可將紋波控制在50mV內 ，適用于低壓場景
。?振邦微科技。

本文目錄導讀：

1. 1. 輸入電容（Cin）計算
2. 2. 輸出電容（Cout）計算
3. 3. 優化紋波的額外措施
4. 4. AH8650注意事項

輸入電容（Cin）計算

目標：抑制輸入電壓紋波（通常要求ΔVin < 5% Vin） 。
公式：
[ C{in} \geq \frac{I{out} \cdot D \cdot (1-D)}{f{sw} \cdot \Delta V{in}} ]
參數說明：

• (I_{out}) = 200mA
• (D) = 占空比 ≈ (V{out}/V{in})（例如12V→5V時
  ，D≈0.42）
• (f_{sw}) = AH8650開關頻率（假設500kHz）
• (\Delta V_{in}) = 允許紋波（如12V輸入時，ΔVin=0.6V）

示例計算：
若 (V{in}=12V), (V{out}=5V), (f{sw}=500kHz):
[ C{in} \geq \frac{0.2 \cdot 0.42 \cdot (1-0.42)}{500 \times 10^3 \cdot 0.6} \approx 0.16\mu F ]
建議值：
選用 1μF~10μF低ESR陶瓷電容（如X5R/X7R） ，考慮高頻噪聲和瞬態響應
。

輸出電容（Cout）計算

目標：控制輸出電壓紋波（Vout < 1%~2% Vout）
。
公式：
[ C{out} \geq \frac{I{out} \cdot (1-D)}{f{sw} \cdot \Delta V{out}} ]
參數說明：

• (\Delta V_{out}) = 允許紋波（如5V輸出時 ，ΔVout=50mV）

示例計算：
[ C_{out} \geq \frac{0.2 \cdot (1-0.42)}{500 \times 10^3 \cdot 0.05} \approx 4.64\mu F ]
建議值：
選用 10μF~22μF低ESR陶瓷電容
，并聯0.1μF高頻去耦電容。

優化紋波的額外措施

1. 電容類型：優先選擇ESR低的陶瓷電容（如X7R）。

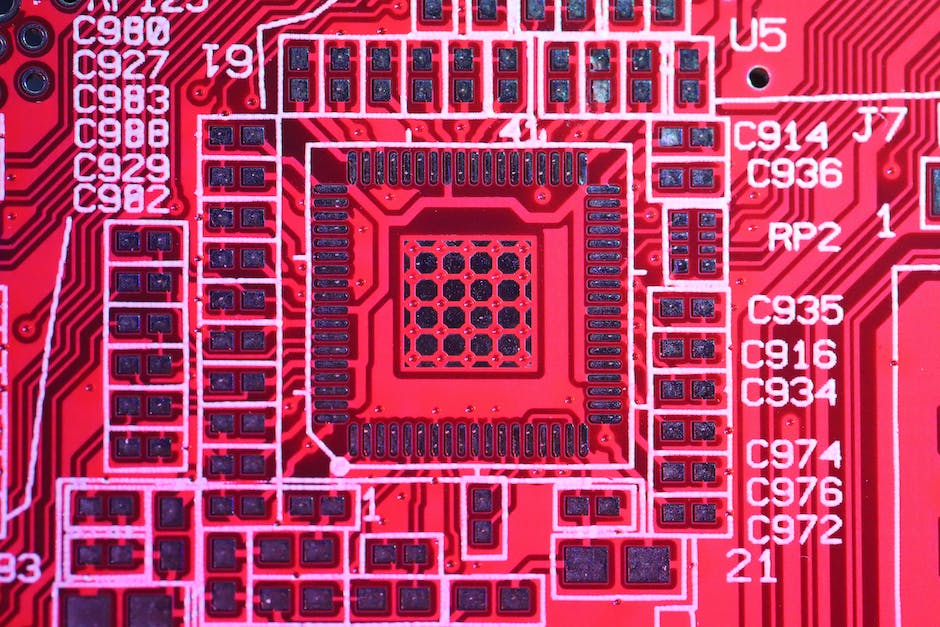

2. PCB布局：
   • 縮短Cin/Cout與芯片的走線距離，減小寄生電感 。
   • 使用多層板時,確保電源和地平面完整
     。
3. 仿真驗證：通過SPICE工具（如LTspice）模擬紋波
   ，調整電容值。

AH8650注意事項

• 查閱Datasheet確認開關頻率（可能需外部電阻設定） 。
• 檢查最大輸入/輸出電容限制（避免啟動問題）。

通過合理選型和布局,可將紋波控制在50mV以內，滿足多數低壓應用需求
。
