AH8730是一款高效率 ，穩定可靠的高亮度 LED燈驅動控制 IC
，內置高精度比較器，off-time控制電路 ，恒流驅動控制電路等
，特別適合大功率，多個高的LED燈串恒流驅動 。




 AH8730采用固定off-time控制工作方式
，其工作頻率可高達2.5MHz，可使外部電感和濾波電容、體積減少 ，效率提高
。

在EN端加 PWM信號
，可調節LED燈的亮度。通過調節外置的電阻，能控制高亮度LED燈的驅動電流 ，使LED燈亮度達到預期恒定亮度
，流過高亮度LED燈的電流可從幾毫安到1.5安培變化 。

特性：

1 、可編程LED驅動電流，編程范圍為10mA到1.5a

2
、高效率：90%

3、輸入電壓范圍：2.5V~400V

4 、工作頻率可調：500KHz~2.5MHz

5
、驅動LED燈功能強：LED燈串可從1個到幾百個LED高亮度燈

6、亮度可PWM可調：通過EN端 ，調節LED燈亮度

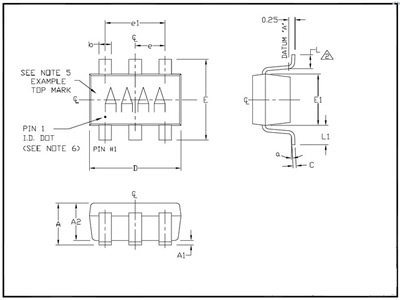

7 、SOT-23-6 封裝

應用范圍：

1、+12V/24V供電汽車LED燈杯

2
、RGB大顯屏高亮度LED燈

3、平板顯示器LED背光燈

4 、交通警示LED燈

5
、通用恒流源

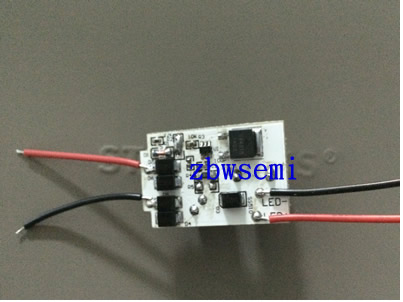

典型應用：

24v轉18v

60v轉5v

75v轉5V

60v轉18v
